Valokuitukaapeleiden tekniset ominaisuudet



Tässä artikkelissa käsittelemme valokuitukaapeleiden teknisiä ominaisuuksia.


SISÄLLYS

VALOKAAPELEIDEN KOODAUS  F    VDE 0888:NMUKAAN

VÄRIKOODIKAAVIOT

YKSIMUOTOKUITU  ITU-T G.652.D

TAIVUTUSTA KESTÄVÄ YKSIMUOTOKUITU I   ITU-T G.652.D JA G.657.A1

TAIVUTUSTA KESTÄVÄ YKSIMUOTOKUITU    ITU-T G.652.D JA G.657.A2

TAIVUTUSTA KESTÄVÄ YKSIMUOTOKUITU    ITU-T G.652.D JA G.657.B3

NZDSF-YKSIMUOTOKUITU   ITU-T G.655

TAIVUTUSTA KESTÄVÄ YKSIMUOTOKUITU    ITU-T G.652.D JA G.657.A1 200 µM

LEGACY 10, 40 100 GB/S ASTEITTAISMONIMUOTOKUITU   50/125 OM2

LEGACY 10, 40 100 GB/S ASTEITTAISMONIMUOTOKUITU   50/125 OM3 JA OM4

LEGACY OM1 ASTEITTAISMONIMUOTOKUITU   62,5/125

KEMIALLISEN KESTÄVYYDEN TAULUKKO   (@ 20 °C)

KAAPELIN VAIPAN OMINAISUUDET

OS1- JA OS2-KUIDUN VERTAILU

TIUKKAPÄÄLLYSTEISEN KUIDUN PÄÄLLYSTEEN KUORITTAVUUS

PALO-OMINAISUUDET

PALOA HIDASTAVA

PALONKESTÄVÄ

KÄYTETYT LYHENTEET

KAAPELIKELAT






JÄRKEVÄ – RATKAISUT pidättää oikeuden muuttaa tässä asiakirjassa ilmoitettuja arvoja ilman ennakkoilmoitusta.

Arvot koskevat kaapeloitua kuitua paikallisen vaimennuksen epäjatkuvuuden ollessa ≤ 0,1 dB

Huom.: valokaapelitutkamittauksen epävarmuudesta johtuen Järkevä – Ratkaisut ei voi taata vaimennusarvoja alle 1 000 metrin kuiduilla.




Valokaapeleiden koodaus VDE 0888 mukaan



VÄRIKOODIKAAVIOT



                IEC 60304 (standardi)                                                   TIA/EIA 598

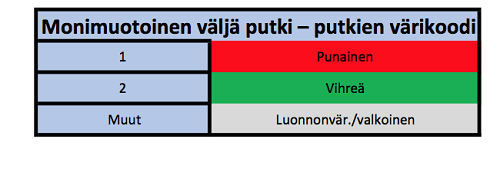

Monimuitoinen väljä putki – putkien värikoodit

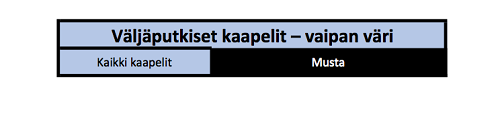

Väljäputkiset kaapelit – vaipan väri

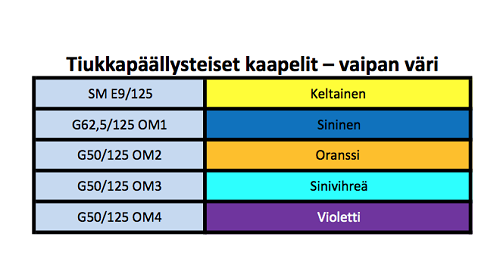

Tiukkapäällysteiset kaapelit – vaipan väri




Ulkovaipan painoväri




YKSIMUOTOKUITU ITU-T G.652.



SMF G.652.D Draka


Näyttökuva (47).png
Näyttökuva (103).png
Näyttökuva (57).png

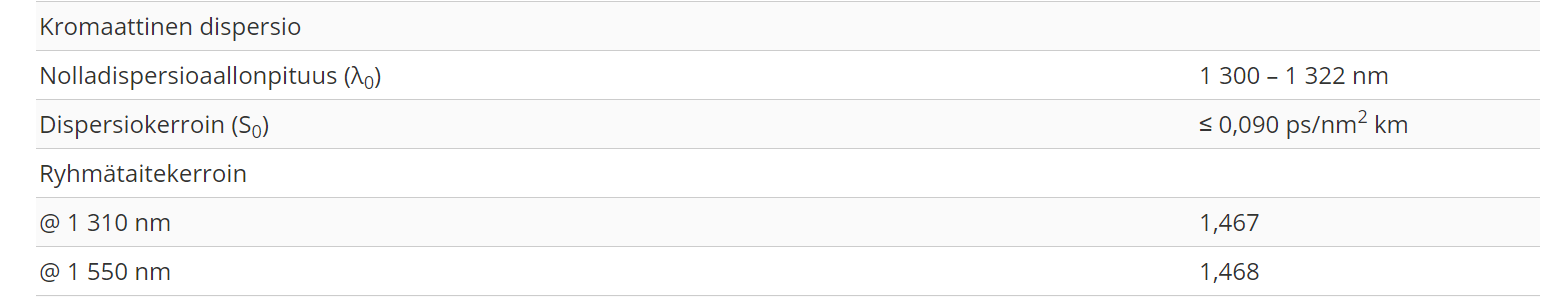

Corning® SMF-28e+® -kuitu


Näyttökuva (48).png
Näyttökuva (49).png
Näyttökuva (57).png

TAIVUTUSTA KESTÄVÄ YKSIMUOTOKUITU ITU-T G.652.D JA G.657.A1



SMF G.657.A1 BendBright Draka


Näyttökuva (51).png

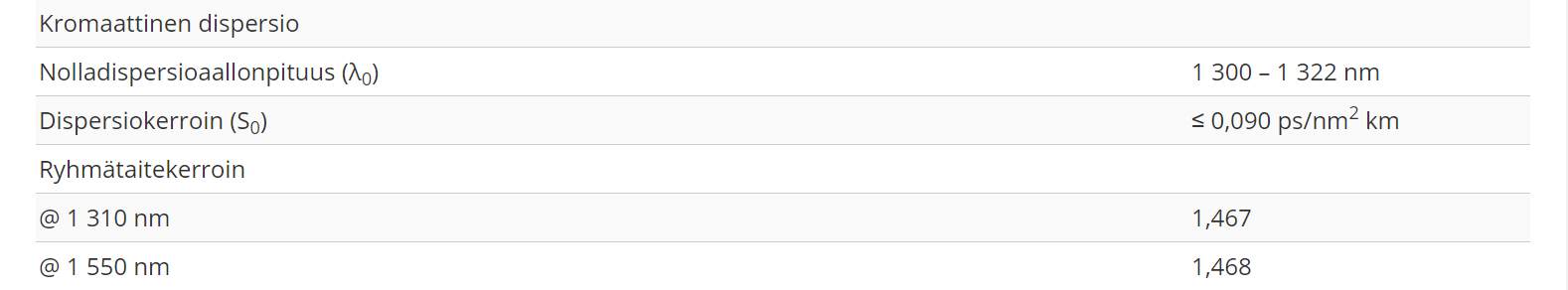

Näyttökuva (52).png
Näyttökuva (53).png

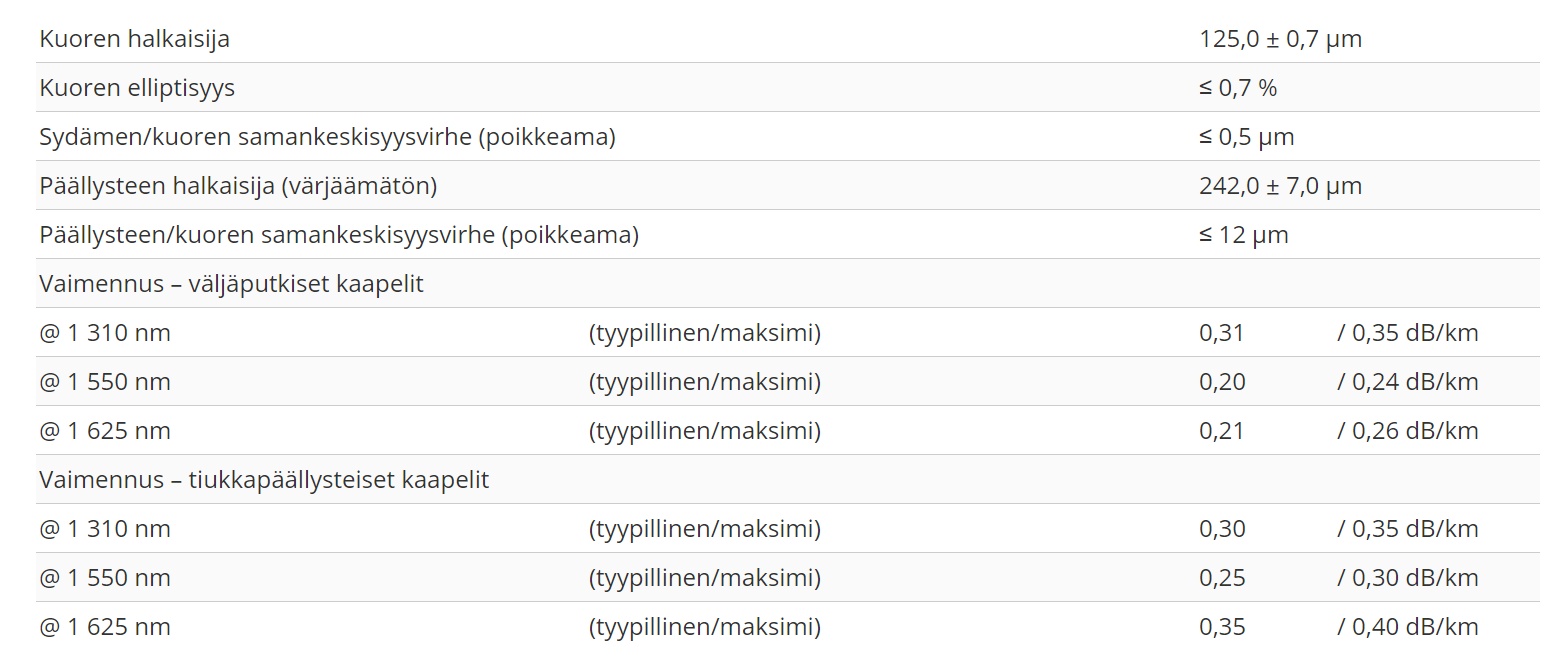

Corning® SMF-28® -ultravalokuitu


Näyttökuva (58).png
Näyttökuva (52).png
Näyttökuva (50).png

TAIVUTUSTA KESTÄVÄ YKSIMUOTOKUITU ITU-T G.652.D JA G.657.A2



SMF G.657.A2 BendBright-XS Draka


Näyttökuva (59).png

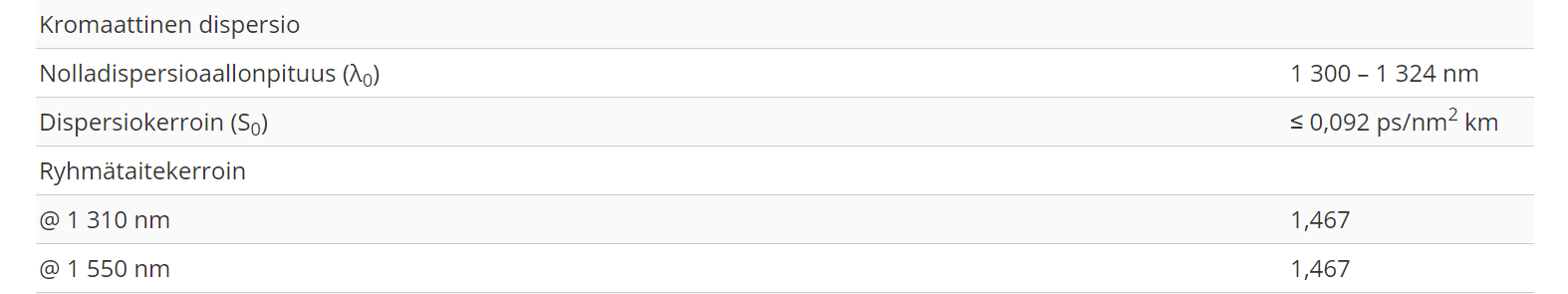

Näyttökuva (60).png

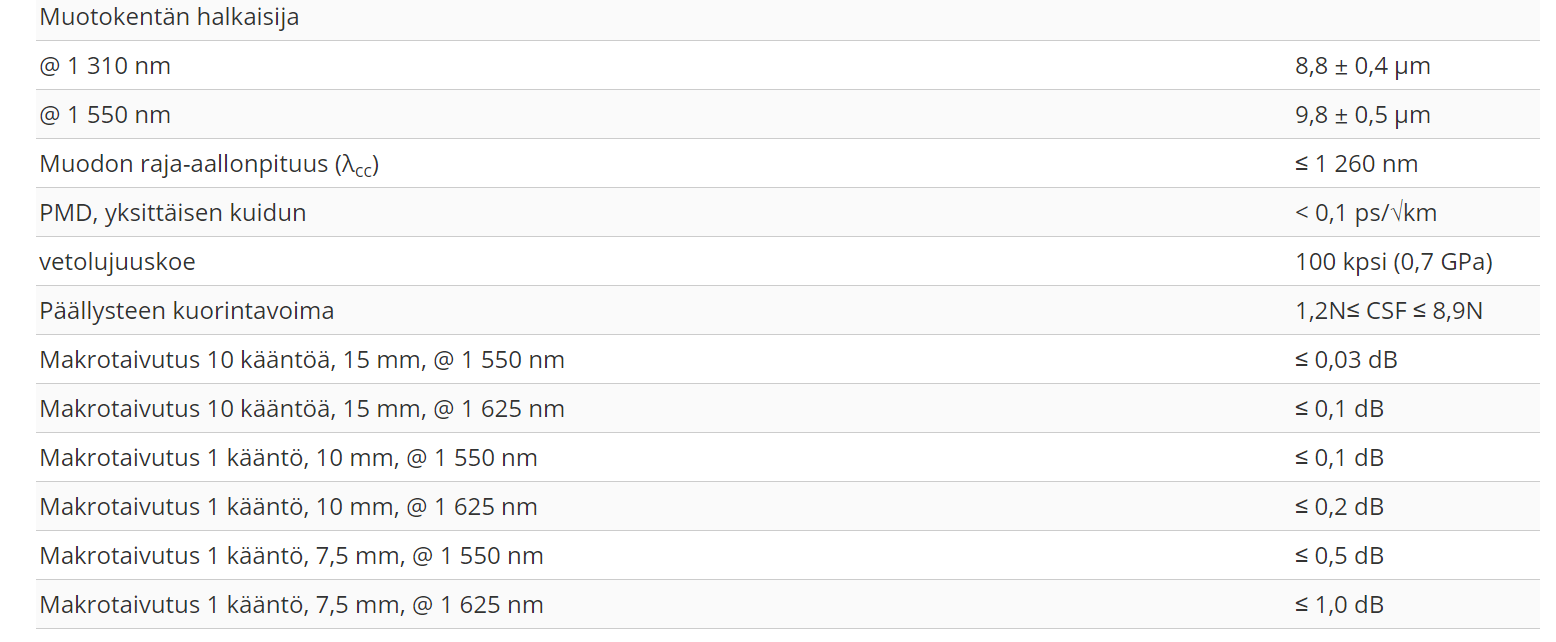

Näyttökuva (61).png

Corning® ClearCurve® LBL -valokuitu

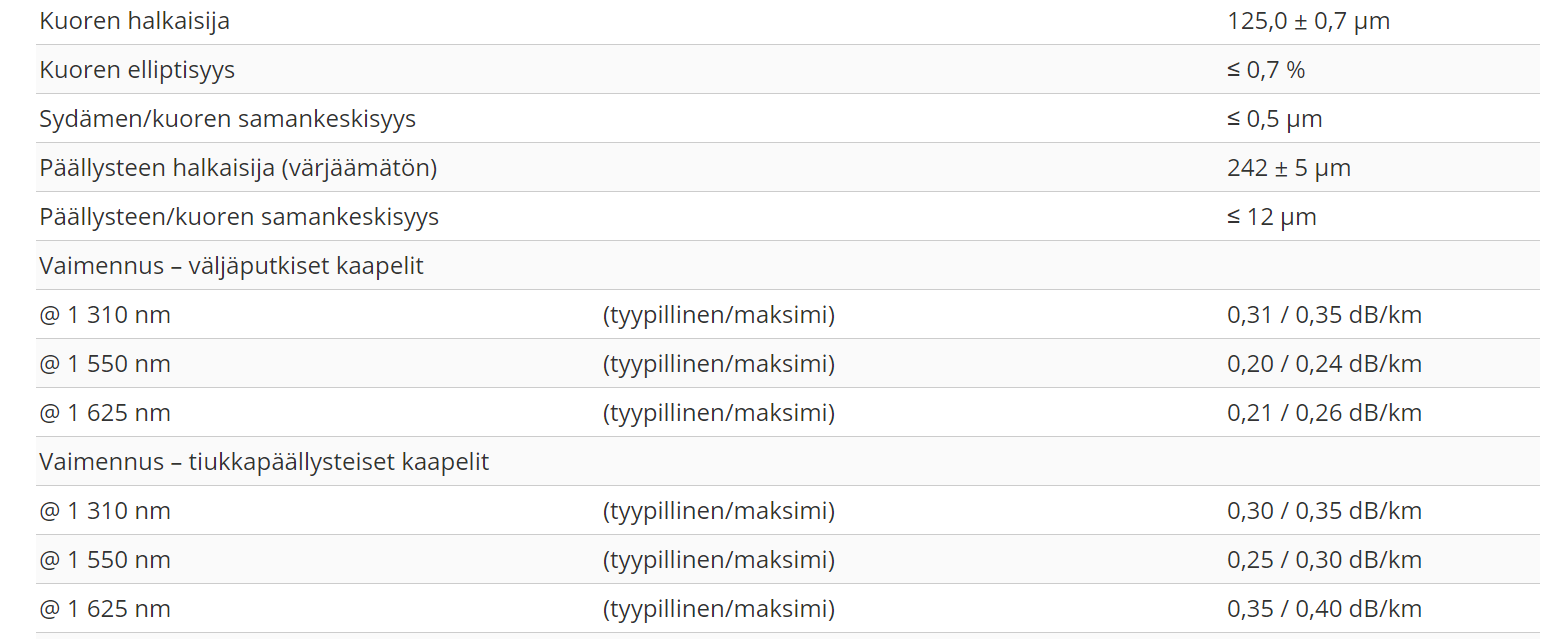

Näyttökuva (62).png
Näyttökuva (63).png

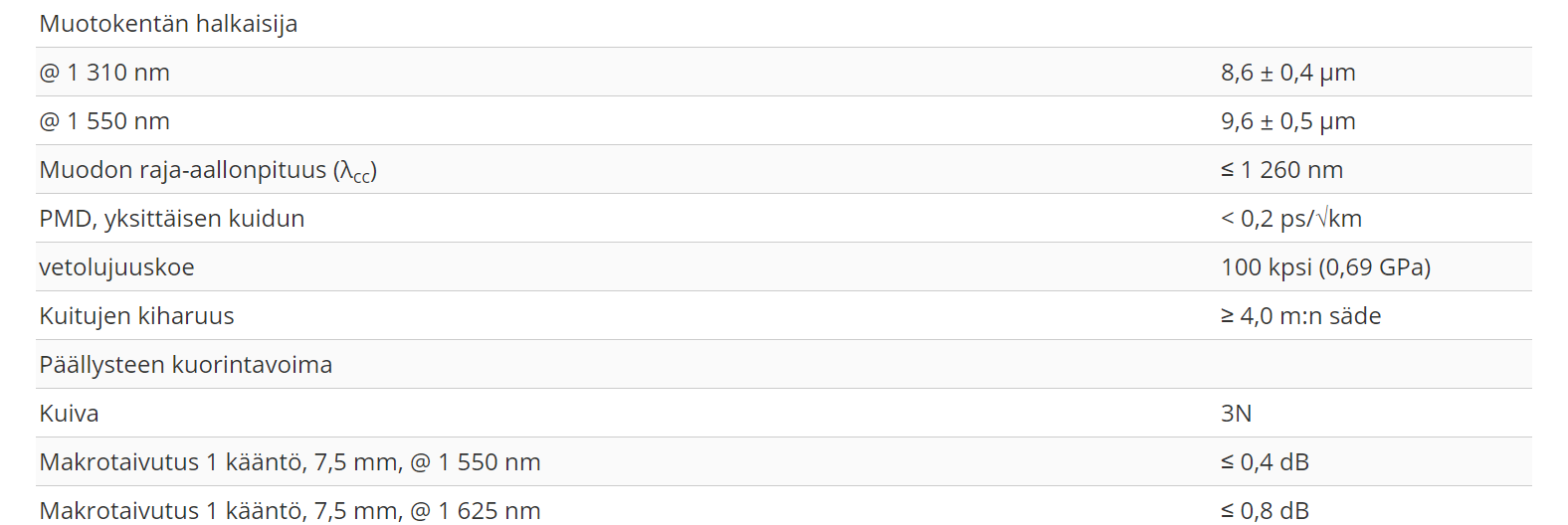

Näyttökuva (64).png

TAIVUTUSTA KESTÄVÄ YKSIMUOTOKUITU ITU-T G.652.D JA G.657.B3



DrakaElite BendBright


Näyttökuva (65).png
Näyttökuva (66).png
Näyttökuva (67).png

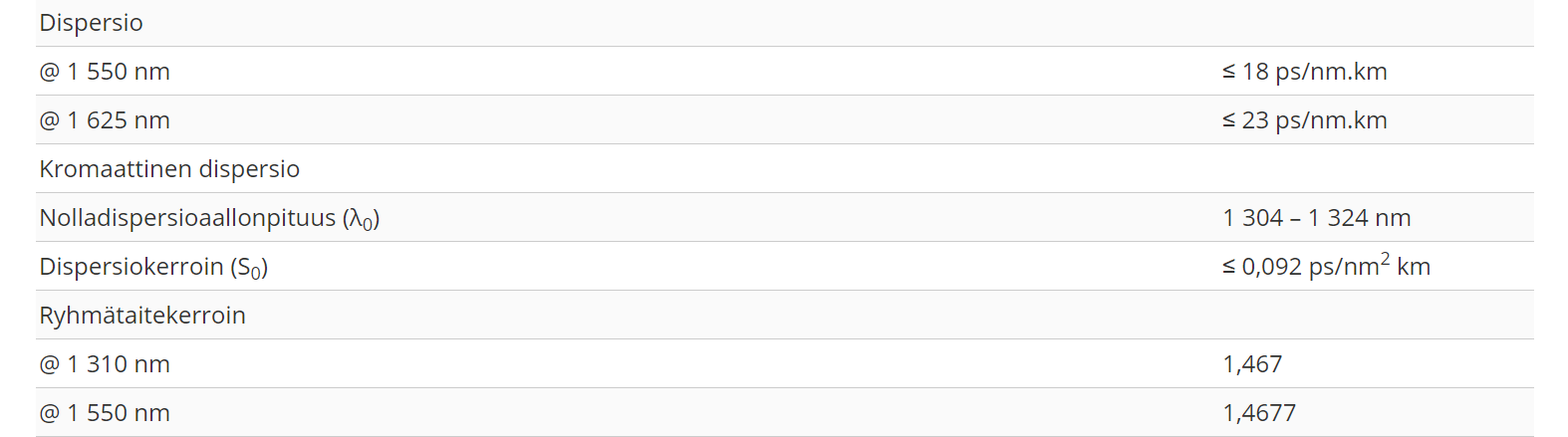

Corning® ClearCurve® ZBL -valokuitu

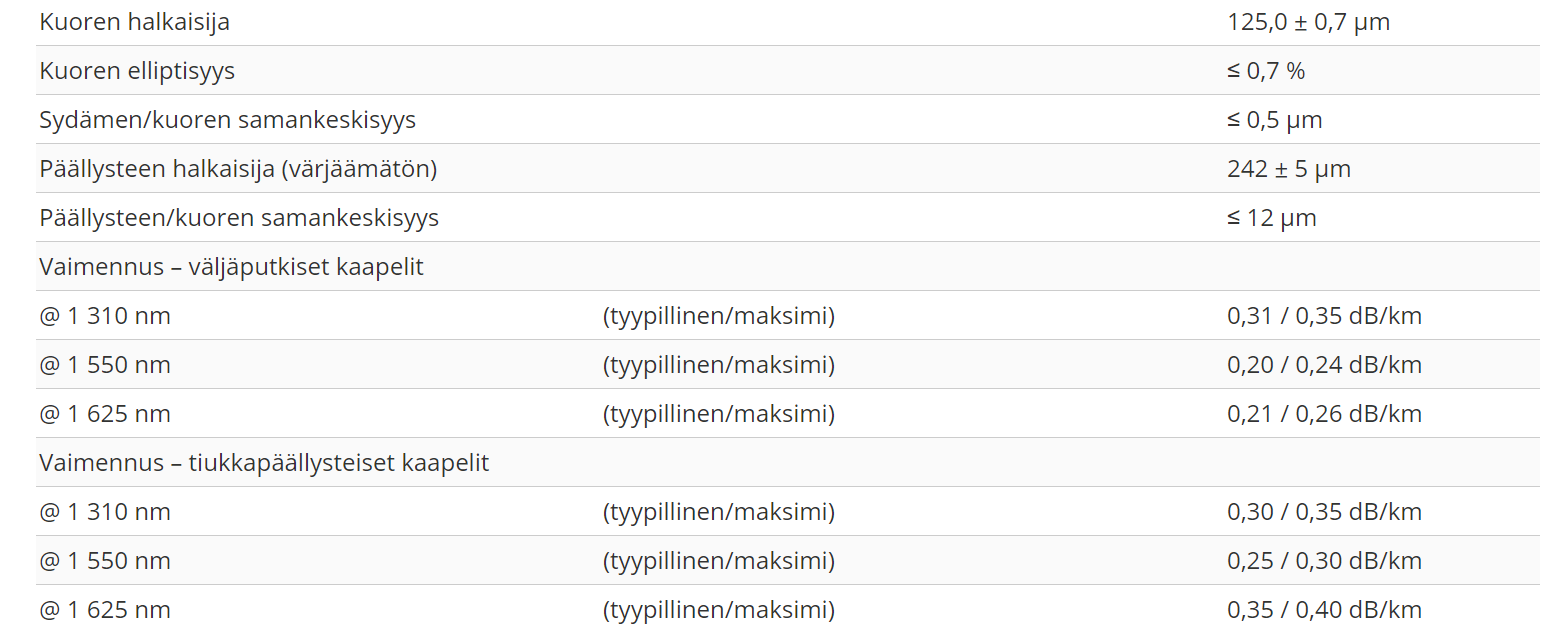

Näyttökuva (69).png
Näyttökuva (70).png
Näyttökuva (71).png

NZDSF-YKSIMUOTOKUITU ITU-T G.655





TeraLight-ultravalokuitu


Näyttökuva (72).png
Näyttökuva (73).png
Näyttökuva (74).png

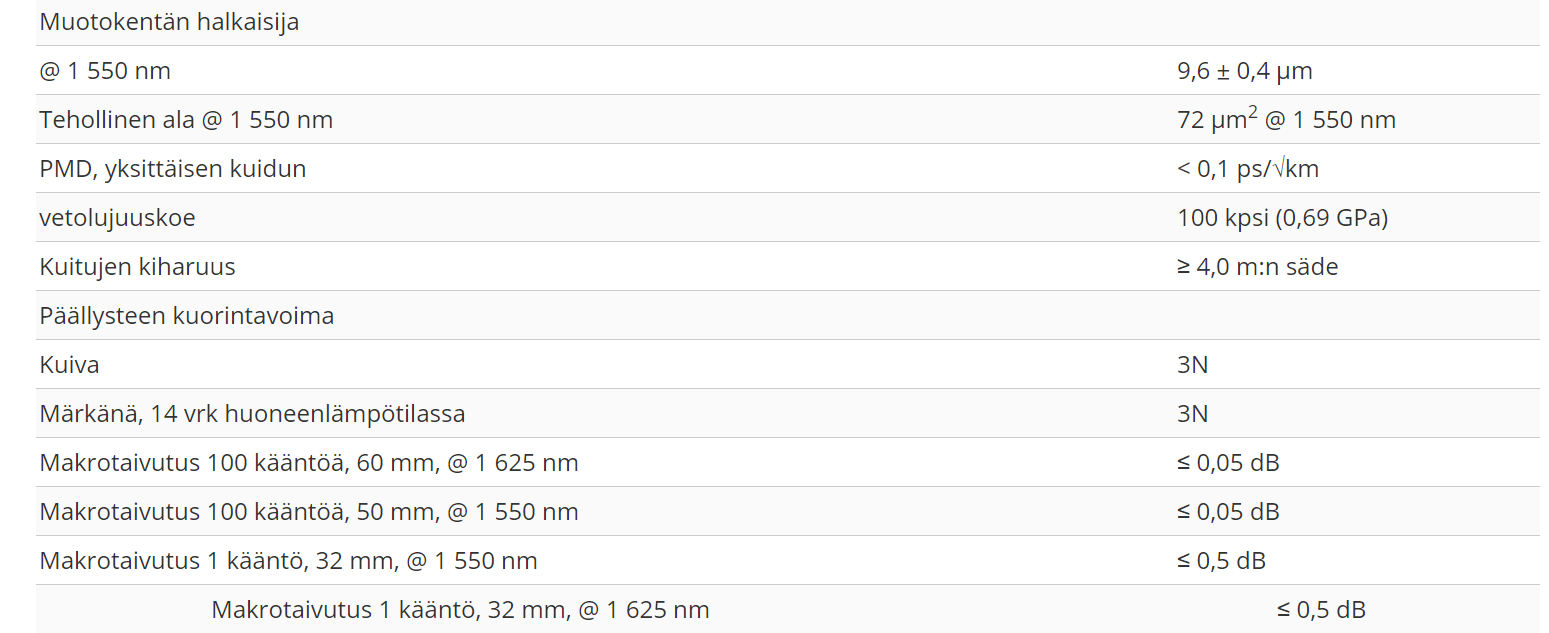

Corning® LEAF® -valokuitu


Näyttökuva (75).png
Näyttökuva (76).png
Näyttökuva (77).png

TAIVUTUSTA KESTÄVÄ YKSIMUOTOKUITU ITU-T G.652.D JA G.657.A1 200 ΜM

SMF G.657.A2 BendBright 200 Draka


Näyttökuva (78).png

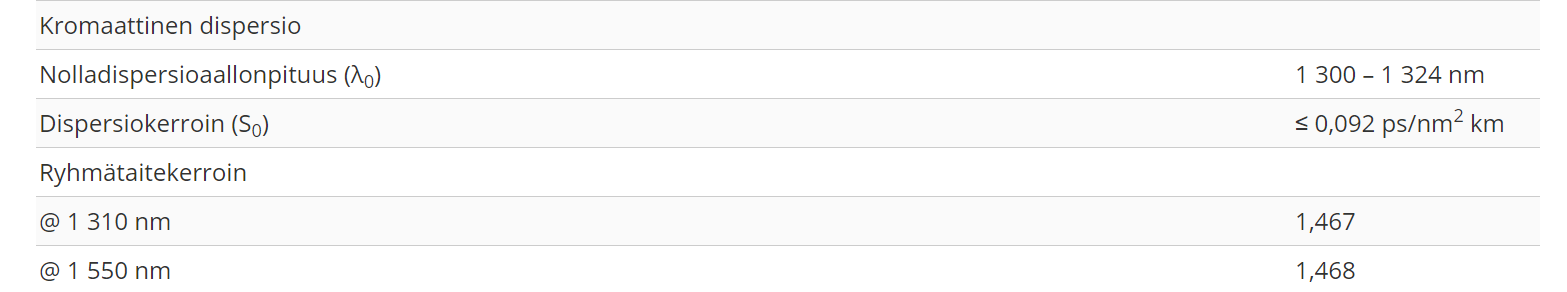

Näyttökuva (81).png
Näyttökuva (80).png

Corning® ClearCurve® -ultravalokuitu


Näyttökuva (82).png
Näyttökuva (83).png

LEGACY 10, 40 100 GB/S ASTEITTAISMONIMUOTOKUITU 50/125 OM2



OM2 500/500 Draka


Näyttökuva (84).png

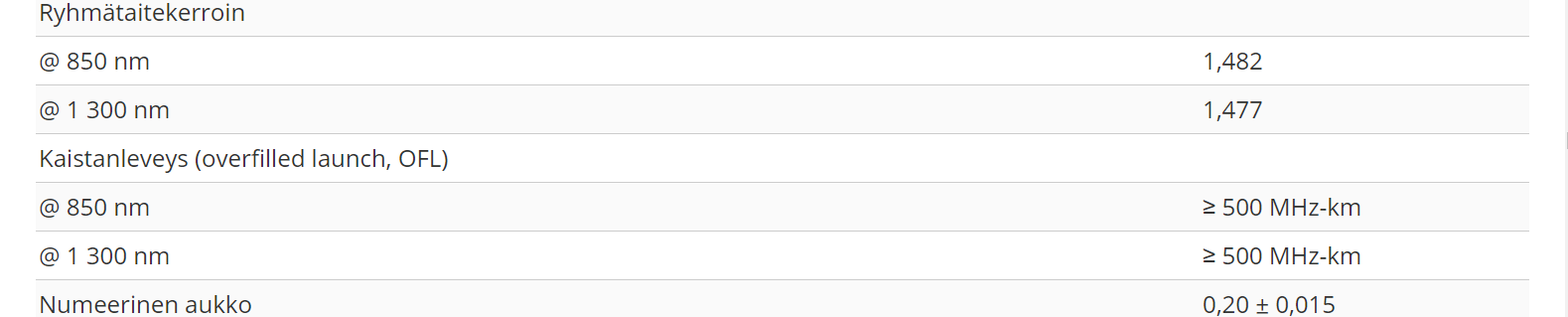

Näyttökuva (85).png
Näyttökuva (86).png

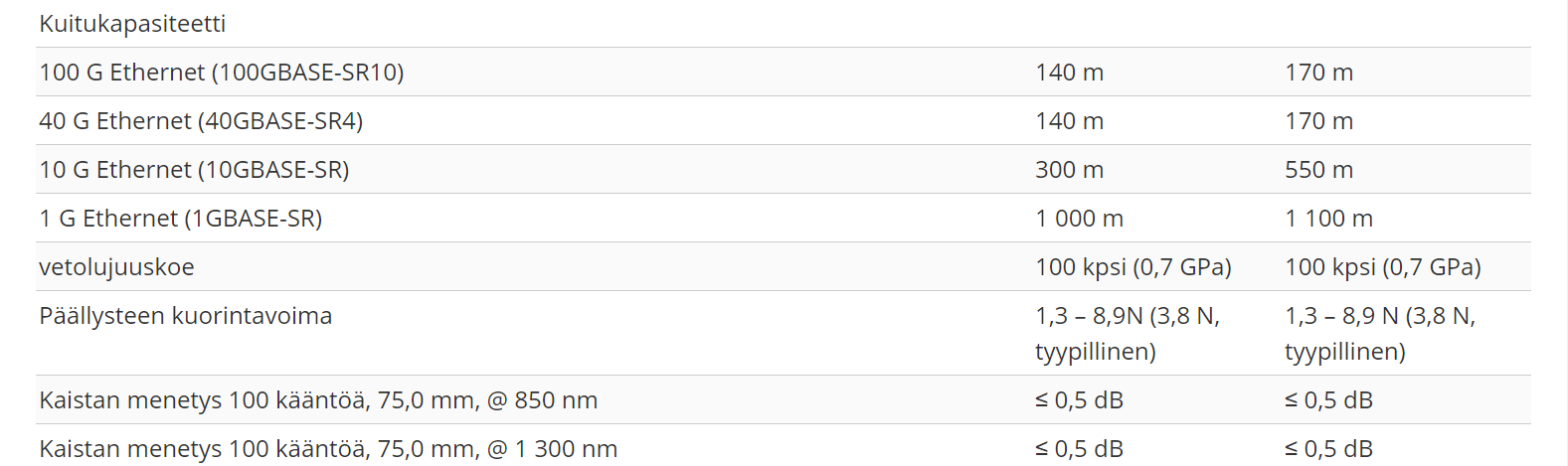

LEGACY 10, 40 100 GB/S ASTEITTAISMONIMUOTOKUITU 50/125 OM3 JA OM4



OM3 1500/500 DRAKA, OM4 3500/500 Draka


Näyttökuva (87).png

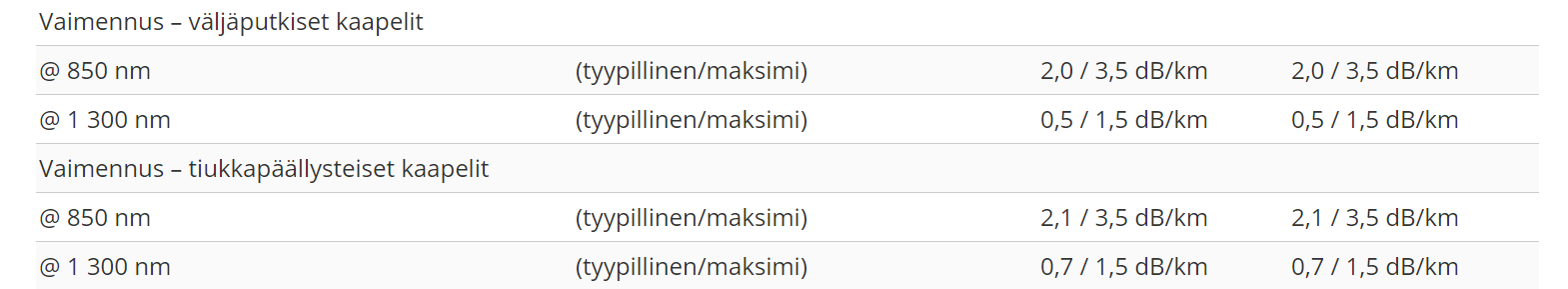

Näyttökuva (88).png

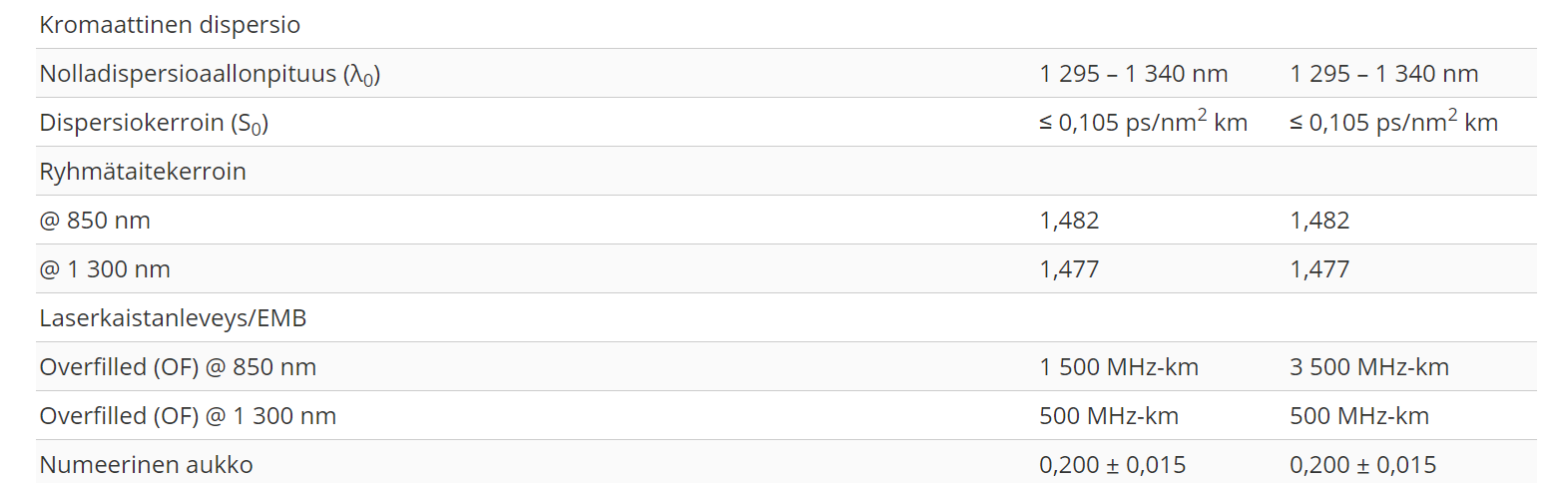

Näyttökuva (89).png
Näyttökuva (90).png

Arvot koskevat kaapeloitua kuitua paikallisen vaimennuksen epäjatkuvuuden ollessa ≤ 0,2 dB

Huom.: valokaapelitutkamittauksen epävarmuudesta johtuen Järkevä – Ratkaisut ei voi taata vaimennusarvoja alle 1 000 metrin kuiduilla.

  1. Etäisyyksissä on otettu huomioon maks. 1,0 dB jatkoksen/liittimen kokonaisvaimennus, maks. 3,0 dB/km kaapelivaimennus 850 nm:llä ja VCSEL-kaistaleveys ≤ 0,45 nm. 100 metrin ulottuma OM3:lla ja 150 metrin ulottuma OM4:llä IEEE 802.3ba:n määrittelemällä tavalla.
  2. 1 000 metrin ulottumassa on otettu huomioon kokonaisyhteys ja 0,9 dB:n jatkosvaimennus.
  3. 550 metrin ulottumassa on otettu huomioon 3,5 dB/km maksimikaapelivaimennus 850 nm:llä ja 1,0 dB:n kokonaisyhteys- ja jatkosvaimennus tai 3,0 dB:n maksimikaapelivaimennus 850 nm:lla ja 1,3 dB:n kokonaisyhteys- ja jatkosvaimennus. 400 metrin ulottuma IEEE 802.3ae:ssa määritetyllä tavalla.


LEGACY OM1 ASTEITTAISMONIMUOTOKUITU 62,5/125



OM1 200/500 Draka


Näyttökuva (91).png
Näyttökuva (92).png
Näyttökuva (93).png

Arvot koskevat kaapeloitua kuitua paikallisen vaimennuksen epäjatkuvuuden ollessa ≤ 0,2 dB

Huom.: valokaapelitutkamittauksen epävarmuudesta johtuen JÄRKEVÄ – RATKAISUT ei voi taata vaimennusarvoja alle 1 000 metrin kuidu


KEMIALLISEN KESTÄVYYDEN TAULUKKO (@ 20 °C)


Näyttökuva (94).png
Näyttökuva (95).png



E = 30 päivän jatkuva altistus ei aiheuta vaurioita. Muovi voi kestää vuosia.

G = Vähän tai ei lainkaan vaurioita 30 päivän jatkuvan reagenssialtistuksen jälkeen.

F = Jonkin verran vaikutuksia 7 päivän jatkuvan reagenssialtistuksen jälkeen. Vaikutus voi olla halkeilua, murtumista, lujuuden menetystä tai värin muuttumista riippuen muovista.

N = Ei suositella. Välittömiä vaurioita voi ilmetä. Muovista riippuen vaikutus voi olla vakavaa halkeilua, murtumista, lujuuden menetystä, värin muuttumista, muodon muuttumista, hajoamista tai läpäisyn menetystä.



Huom.: Tämä taulukko on ainoastaan suuntaa antava



KAAPELIN VAIPAN OMINAISUUDET




Näyttökuva (96).png

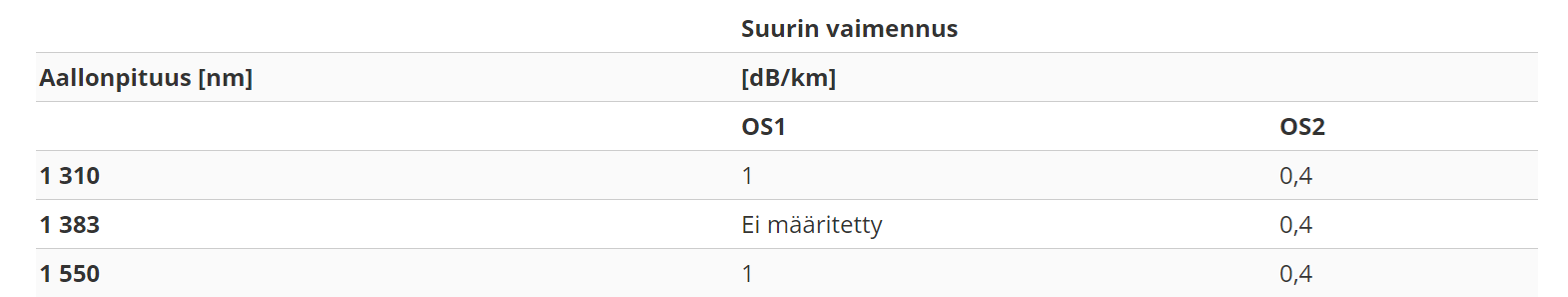

OS1- ja OS2-kuidun vertailu

Luokat OS1 ja OS2 liittyvät kaapelin siirtokykyyn. Katso seuraava taulukko.




Näyttökuva (97).png





Tiukkapäällysteisen kuidun kuorittavuus

Tiukka (koodi T) – kuorittavuus enintään 10 cm

Väljä (koodi F) – kuorittavuus yli 100 cm





PALO-OMINAISUUDET

Paloa hidastava

Kaapelin on täytettävä standardissa IEC 60332-3 tai IEC 60332-1 määritellyn testin vaatimukset. Kaapeli ei levitä paloa ja on itsesammuva.

Huom.: Jos kaapeli läpäisee standardin 60332-1 mukaisen testin, samanlaisten kaapeleiden nippu ei välttämättä läpäise testiä 60332-3.


Näyttökuva (98).png

IEC 60332-3 ja IEC 60332-1






Näyttökuva (104).png


Palonkestävä

Kaapelin on täytettävä standardeissa IEC 60331-11 ja 25 määritellyn testin vaatimukset. Kaapelin on oltava toimintakykyinen vähintään 90 minuuttia suorassa palossa






 IEC 60331-11 ja 25

IEC 60331-11 ja 25



Käytetyt lyhenteet

LSZH = Low Smoke, Zero Halogen (vähäsavuinen, halogeeniton)

LS0H = Low Smoke, Zero Halogen (vähäsavuinen, halogeeniton)

LSHF = Low Smoke, Halogen Free (vähäsavuinen, halogeeniton)

HFFR = Halogen Free, Flame Retardant (halogeeniton, paloa hidastava)

FRNC = Fire Retardant, Non-Corrosive (paloa hidastava, ei-syövyttävä)

FR-LSZH Fire Retardant – Low Smoke, Zero Halogen (paloa hidastava–vähäsavuinen, halogeeniton)

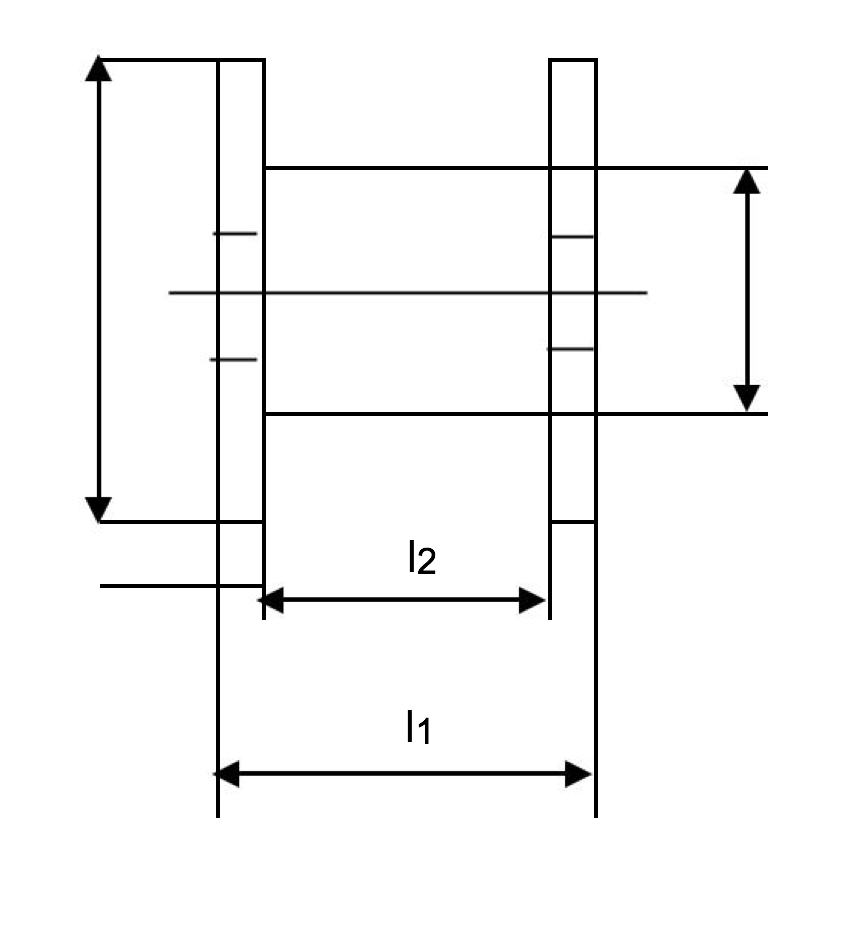

KAAPELIKELAT



Kaapelikelat valokuiduille


Näyttökuva (100).png
Näyttökuva (101).png
