Kaapelointilaitteisto

Kaapelointilaitteisto

301,440.36

Sis.ALV 24%

Quantity:
LISÄÄ OSTOSKORIIN


Paketti sisältää:

  1. Hydraulinen vedin/kiristin 45kN

  2. Köyden manuaalinen kiinnitin

  3. Hydraulinen kiristin 100kN

  4. Hydraulinen/mekaaninen kiristysarvojen hallintalaite 3–30 kN

  5. Hydraulinen vedin F235.90

  6. Köydensiirron hihnapyörä, 360° kääntyvä, soveltuu maan alle sijoitettavien köysien vetämiseen

  7. Kelatelineet F155 7t

  8. Hydraulikäyttö kelan pyörimisen hallintaan 408

  9. Sarja joustavia letkuja käyttöyksikön syöttöön, 15m

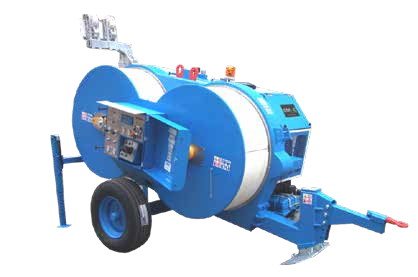

Hydraulinen vedin-kiristin 45kN, F120.AF.45.2

Hydraulinen kiristin soveltuu yhden tai kahden johtimen tai valokuitukaapelin asentamiseen. Yksi hydraulinen piiri mahdollistaa kiristämisen vakiovoimalla, vaikka kaapeloinnin nopeus muuttuisi. Varustettu moottorilla palautustoimintoja varten.

OMINAISUUDET

Vetorullat 2 x Ø 1 500 mm

Vetorullien urat 6 + 6

Johtimen maksimihalk. 2 x 34 mm

Mitat P x L x K 3,95 x 2,00 x 2,40 m

Paino 2 700 kg

MOOTTORI

Polttoaine diesel

Teho 38 hv / 28 kW

Jäähdytys vesi

Sähkölaitos 12 V

VETOSUORITUSKYKY

Maksimiveto 45 kN

Nopeus maks.vedolla 2,7 km/h

Maksiminopeus 5 km/h

Veto maks.nopeudella 26 kNh

KIRISTYSSUORITUSKYKY

Maksimikiristysvoima 45 kN Maksiminopeus 5 km/h

Saatavana myös versio, jossa 1 800 mm:n vetorullat

KOKOONPANO

  • Yksi teräksinen vetorullapari, joka on vuorattu moniuraisilla nailonsektoreilla.

  • Koneen ohjauspaneelissa on yhdysrakenteinen elektroninen instrumentti, jossa on suuri värigrafiikkanäyttö ja USB-liitäntä. Päätoimintoihin kuuluvat kaapelin vetovoiman, nopeuden ja pituuden reaaliaikainen näyttö, maksimivetovoiman asetuksen ja käyttötuntien näyttö, datan rekisteröinti ja tallennus Pen-drive-muistiin (mukana toimitettu tiedonkäsittelyohjelmisto)

  • Vedintilassa vetovoiman asettamiseen tarkoitettu laite, joka mahdollistaa esiasetetun voiman ylläpitämisen tasaisena nopeudessa ”0”.

  • Valokuitu-ukkoskaapeleille (OPGW-johtimille) tarkoitettu laite matalatehoisten kiristysten (2–20 kN) hallintaan.

  • Vetorullien vapaan pyörinnän irtikytkentä (neutraali).

  • Negatiivinen hydraulinen turvajarru.

  • Varmistava johtimen takaohjain nailonrullilla kahdelle johtimelle.

  • Alustassa jäykkä akseli, manuaalinen jarru ja irrotettava vetotanko matalanopeuksiseen hinaukseen työkohteessa.

  • Mekaaninen etuaura ja takavakaimet.

  • Lisälaitteet kiinnitystä ja nostoa varten.

  • Öljyjäähdytysjärjestelmä.

  • Kaksi lisälaitteiden apuhydraulipiiriä (yksi tai kaksi kelanrullainta tai kelatelinettä).

  • Maadoitusliitäntäpiste

LISÄLAITTEET

Vaimennettu akseli, ilmajarru, vetotanko ja valot tiellä hinaamista varten (ei virallista hyväksyntää).

Hydraulipiiri paineen syöttämiseksi korkeapaineniveliin (maks. 700 baaria)

Valot tiellä hinaamista varten.

037 Kauko-ohjaus kaapelilla, pituus 10 m.

038 Radioohjaus (maksimietäisyys 100 m).

Automaattinen kiinnitin kahdelle johtimelle.

Manuaalinen kiinnitin kahdelle johtimelle.

Elektronisen tallentimen tulostin ja lisävarusteet.

047.2 Hydraulinen etuaura.

048 Hydrauliset takavakaimet.

Koneen suorituskyky määritetty ilman lisälaitteita, merenpinnan tasolla ja 20 °C:n lämpötilassa. Mitat ja painot on ilmoitettu ilman lisälaitteita. Varaamme oikeuden muuttaa tietoja ilman erillistä ilmoitusta. Kuvat ja piirustukset ovat ainoastaan ohjeellisia.


Hydraulinen kiristin 100kN, F120.100.22

Hydraulinen kiristin soveltuu yhden tai kahden johtimen asentamiseen. Kaksi hydraulista piiriä mahdollistavat kiristämisen vakiovoimalla, vaikka kaapeloinnin nopeus muuttuisi. Kahta piiriä voidaan käyttää erikseen tai yhtä aikaa niin, että voima jakaantuu automaattisesti.

Varustettu moottorilla palautustoimintoja varten. Palautustilassa kaksi hydraulipiiriä mahdollistavat nopeuden jatkuvan muuttamisen molempiin suuntiin, ja on mahdollista käyttää yhtä hydraulipiiriä tai molempia yhteenliitettynä.

OMINAISUUDET

Vetorullat 4 x Ø 1 500 mm Vetorullien urat 8 + 8 Johtimien maksimihalk. 2 x 42 mm Mitat P x L x K 3,90 x 2,40 x 2,80 m Paino 5 400 kg

MOOTTORI Polttoaine diesel Teho 66 hv / 49 kWtai 2 x 50 kN Jäähdytys vesi Sähkölaitos 12 V

KIRISTYSSUORITUSKYKY

Maksimikiristysvoima 1 x 100 kN Maksiminopeus 5 km/h

PALAUTUSTOIMINNOT

Maksimiveto 1 x 100 kN tai 2 x 50 kN Maksiminopeus 0,8 km/h

SAATAVANA MYÖS F120.90.22

Maksimikiristysvoima 1 x 90 kN tai 2 x 45 kN Maksiminopeus 5 km/h Maksimivetovoima 1 x 90 kN tai 2 x 45 kN Maksiminopeus 1 km/h

Saatavana myös versio, jossa Ø 1 800 mm:n vetorullat

KOKOONPANO

  • Kaksi paria teräksisiä vetorullia, jotka on vuorattu moniuraisilla nailonsektoreilla

  • Koneen ohjauspaneelissa on kaksi yhdysrakenteista elektronista instrumenttia, joissa on suuri värigrafiikkanäyttö ja USB-liitäntä. Päätoimintoihin kuuluvat kaapelin vetovoiman, nopeuden ja pituuden reaaliaikainen näyttö, maksimivetovoiman asetuksen ja käyttötuntien näyttö, datan rekisteröinti ja tallennus Pen-drive-muisteihin (mukana toimitettu tiedonkäsittelyohjelmisto).

  • Kaksi negatiivista hydraulista turvajarrua.

  • Varmistavat johtimen takaohjaimet, joissa nailonrulla.

  • Alustassa jäykkä akseli, manuaalinen jarru ja irrotettava vetotanko matalanopeuksiseen hinaukseen työkohteessa.

  • Hydraulinen etuaura ja takavakaimet.

  • Lisälaitteet kiinnitystä ja nostoa varten.

  • Lämmönvaihdin hydraulipiirin öljyn viilentämistä varten.

  • Kahden vetorullaparin yhdistämiseen tarkoitettu laite.

  • Apuhydraulipiirit ohjaamaan yhtä tai kahta kelatelinettä.

  • Maadoitusliitäntäpiste

LISÄLAITTEET

  • Alusta, jossa kaksi vaimennettua akselia (tandem), ilmajarrutusjärjestelmä ja valot.

  • Vaimennettu akseli, ilmajarru, vetotanko ja valot tiellä hinaamista varten (ei virallista hyväksyntää).

  • Valot tiellä hinaamista varten.

  • Yhdellä hydraulipiirillä on mahdollista syöttää painetta korkeapaineniveliin (maks. 700 baaria).

  • Hydraulinen/mekaaninen laite (nro 1 ensimmäisessä piirissä), jolla hallitaan matalia kiristysarvoja (3–30 kN), soveltuu valokuitukaapelin asentamiseen.

  • Laite, jolla dieselmoottori käynnistetään matalissa lämpötiloissa (enintään –30 °C).

  • 037 Kauko-ohjaus kaapelilla, pituus 10 m.

  • 038 Radioohjaus (maksimietäisyys 100 m).

  • Automaattinen kiinnitin kahdelle johtimelle.

  • Manuaalinen kiinnitin kahdelle johtimelle.

  • Elektronisen tallentimen tulostin ja lisävarusteet.

  • Synkronointilaite kahden koneen liittämiseksi, sisältää kaapelikauko-ohjauksen (20 m).

Koneen suorituskyky määritetty ilman lisälaitteita, merenpinnan tasolla ja 20 °C:n lämpötilassa. Mitat ja painot on ilmoitettu ilman lisälaitteita. Varaamme oikeuden muuttaa tietoja ilman erillistä ilmoitusta. Kuvat ja piirustukset ovat ainoastaan ohjeellisia.

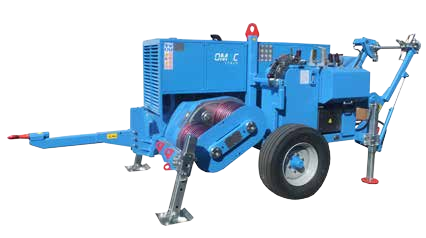

Hydraulinen vedin 90kN, F235.90

Hydraulinen vedin, jolla voi vetää yhtä köyttä asennettaessa voimansiirtoilmajohtoja. Yksi hydraulinen piiri mahdollistaa nopeuden jatkuvan muuttamisen kumpaankin suuntaan yhtä hallintalaitetta käyttämällä.

OMINAISUUDET

Vetorullat 2 x Ø 450 mm Vetorullan urat 9 + 9 Köyden maksimihalk. 20 mm Nivelen maksimihalk. 60 mm Mitat P x L x K 3,70 x 2,15 x 2,10 m Paino (ilman köyttä) 3 900 kg

MOOTTORI

Polttoaine diesel Teho 143 hv / 105 kW Jäähdytys vesi Sähkölaitos 12 V

VETOSUORITUSKYKY

Maksimiveto 90 kN Nopeus maks.vedolla 2,5 km/h Maksiminopeus 5,5 km/h Veto maks.nopeudella 40 kN

KOKOONPANO

  • Yksi moniurainen vetorullapari, joka soveltuu yhden teräsköyden asentamiseen.

  • Koneen ohjauspaneelissa on yhdysrakenteinen elektroninen instrumentti, jossa on suuri värigrafiikkanäyttö ja USB-liitäntä. Päätoimintoihin kuuluvat kaapelin vetovoiman, nopeuden ja pituuden reaaliaikainen näyttö, maksimivetovoiman asetuksen ja käyttötuntien näyttö, datan rekisteröinti ja tallennus Pen-drive-muistiin (mukana toimitettu tiedonkäsittelyohjelmisto)

  • Vetovoiman asettamiseen tarkoitettu laite, joka mahdollistaa esiasetetun voiman ylläpitämisen tasaisena nopeudessa ”0”.

  • Negatiivinen hydraulinen turvajarru.

  • Alustassa jäykkä akseli, manuaalinen jarru ja irrotettava vetotanko matalanopeuksiseen hinaukseen työkohteessa.

  • Hydrauliset takavakaimet ja manuaaliset etuvakaimet.

  • Lisälaitteet kiinnitystä ja nostoa varten.

  • Lämmönvaihdin hydraulipiirin öljyn viilentämistä varten.

  • Kelanrullain soveltuu halkaisijaltaan 1 600 mm:n keloille, mukana automaattinen köydenrullain.

LISÄLAITTEET

  • Akseli, jossa lehtijousiripustukset, vetotanko, pneumaattinen jarrutusjärjestelmä, renkaat ja valot tiellä hinaamista varten (ei virallista hyväksyntää).

  • Valot tiellä hinaamista varten.

  • Pneumaattinen jarrutusjärjestelmä.

  • Laite, jolla dieselmoottori ja hydraulipiiri käynnistetään matalissa lämpötiloissa (enintään –30 °C).

  • 037 Kauko-ohjaus kaapelilla, pituus 10 m. 038 Radioohjaus (maksimietäisyys 100 m).

  • Köyden automaattinen kiinnitin.

  • Köyden manuaalinen kiinnitin.

  • 047 Hydrauliset etuvakaimet.

  • 069.5 Tulostin ja lisävarusteet, mukana säilytyskotelo. 084 Isompi kelanrullain soveltuu halkaisijaltaan 1 900 mm:n kelalle. 115 Valmius kahden köyden yhtäaikaiselle vetämiselle.

  • 014 Toinen kelanrullain täydentämään lisävarustetta 115

Koneen suorituskyky määritetty ilman lisälaitteita, merenpinnan tasolla ja 20 °C:n lämpötilassa. Mitat ja painot on ilmoitettu ilman lisälaitteita. Varaamme oikeuden muuttaa tietoja ilman erillistä ilmoitusta. Kuvat ja piirustukset ovat ainoastaan ohjeellisia.



Kelateline F155.070

OMINAISUUDET

  • Kelan halkaisijan min.-maks.(*) 1,00–2,80m

  • Kelan maksimileveys 1,50 m

  • Karan halkaisija 45 mm

  • Kelatelineen mitat (P x L) 2,10 x 0,50 m

  • Kelatelineparin (²) paino 350 kg

(*) Voimme tarvittaessa toimittaa telineitä, joihin sopii halkaisijaltaan suuremmat kelat.

(²) Vakiotelineparin paino ilman lisälaitteita.

Suorituskyky käyttölisälaitteella 408

  • Kelatelineparin maksimikuorma 7000 daN

  • Jarrutusmomentti vakiojarrulla 150 daN m

  • Jarrutusmomentti kahdella jarrutuslisälaitteella 423 300 daN m

  • Jarrutusmomentti jarrutuslisälaitteella 410.3 —

  • Maksimijarrutusmomentti 225 daN m

  • Maksimipalautusmomentti 180 daN m

  • Maksiminopeus (³) 5 km/h

(³) Tehonlähteenä kiristimen ja vedin-kiristimen hydraulipiiri tai hydraulikoneikko.

LISÄLAITTEET

  • 423 Ylimääräinen levyjarru (kaksi jarrua yhteensä).

  • 410.31 tai 2 levyjarrua, joissa hydraulinen kiinnitin, jota ohjataan manuaalisella pumpulla.

  • 408 Hydraulikäyttö kelan pyörimisen hallintaan – johdinta/ kaapelia kelataan joko sisään tai ulos (hydraulikoneikon voimalla).

  • 078.1 Sarja joustavia letkuja käyttöyksikön syöttöön (saatavana olevat pituudet: 7, 10 tai 15 m).

  • Laitteet teräskeloille ja holkit kelan reiän keskittämiseksi (halkaisijakoko tarpeen mukaan).

  • Manuaalinen köydenrullain halkaisijaltaan erikokoisten köysien kerrostamiseen (kelan maksimikoko on vahvistettava). Saatavana ainoastaan malliin F155.05.

  • 419.2 Automaattinen köydenrullain halkaisijaltaanerikokoisten köysien kerrostamiseen (soveltuu vakiomallisille teräskeloille). Saatavana ainoastaan malliin F155.070.

  • 419.3 Automaattinen köydenrullain halkaisijaltaan erikokoisten köysien kerrostamiseen (kelan maksimileveys on vahvistettava). Saatavana ainoastaan malliin F155.070.
