5000 DaN - vetopaketti

5000 DaN - vetopaketti

119,175.74

Sis.ALV 24%

Quantity:
LISÄÄ OSTOSKORIIN


Paketti sisältää:

  1. Omac kaapelinvetovinssi 50 kN

  2. Kauko-ohjaus kaapelilla, pituus 10 m. - lisäoptio vinssiin

  3. COMPACT SIMPLE kauko-ohjain kaapelilla

  4. Radiotoiminen kauko-ohjain (maksimietäis. 100 m).- lisäoptio vinssiin

  5. COMPACT SIMPLE radiotoiminen kauko-ohjain

  6. Teräsköysi AC Ø 10 mm / Ø 12 mm / Ø 14 mm

  7. Teräsköysi LR Ø 10 mm / Ø 12 mm

  8. Kaapelinvetorulla - alumiinirullilla ja teräskehikolla

  9. Kulmarulla kaapelinvetoon maks. kaapelin halkaisija 110mm - taka- ja sivulevyillä galvanisoitu

  10. Vetosukka kaapeleille 30 - 40 mm / 40 - 50 mm

  11. Suojasuppilo putkeen halkaisijalle 100mm / 150mm /200mm

  12. Thaler Kaapelikoira 800 daN versio 1

  13. Thaler Kaapelikoira 800 daN versio 2

  14. Leikari, D=74 mm, max.kuormitus 10000 kg, kahdella sakkelilla

  15. Puhallusmäntä 100-120mm / 120-140mm / 140 - 160 mm putkelle

  16. GLISS F - voiteluaine johtimen vetoihin - 25kg

  17. GLISS F - voiteluaine johtimen vetoihin - säiliö 20l

  18. Pumppu 600-sarja

  19. GLISS WMM - voiteluaine teollisuusasennuksiin - ämpäri 25 kg



Omac kaapelinvetovinssi 50 kN

Hydraulinen kaapelinvetolaite, jolla voidaan vetää yhtä köyttä maanalaisia voimansiirto- ja valokuitukaapeleita vedettäessä. Koska laitteessa on yksi hydraulipiiri, nopeutta voidaan vaihdella jatkuvasti kumpaankin suuntaan yhdellä ohjauslaitteella.

OMINAISUUDET

  • Vetorullat 2 x Ø 280 mm

  • Suurin köyden läpimitta 14 mm

  • Mitat, P x L x K 3,10 x 1,70 x 1,75 m

  • Paino (ilman köyttä) 1900 kg

KELA

  • Tyyppi irrotettava

  • Halkaisija 520 mm

Kelalle mahtuu teräsköyttä:

  • Ø 14 mm 800 m

  • Ø 12 mm 1000 m

  • Ø 10 mm 1500 m

MOOTTORI

  • Polttoaine diesel

  • Teho 35 hp / 26 kW

  • Jäähdytys vesi

  • Käynnistys 12 V

VETOKYKY

  • Suurin vetovoima 50 kN

  • Nopeus maksimivedolla 13 m / min

  • Maksiminopeus 60 m / min

  • Vetovoima max. nopeudella 13 kN

SAATAVANA MYÖS F275.P.40

  • Suurin vetovoima 40 kN

  • Nopeus maksimivedolla 16 m / min

  • Maksiminopeus 60 m / min

  • Teräsköysi, Ø 12 mm 1000 m

  • Teräsköysi, Ø 10 mm 1500 m

KOKOONPANO

  • Pari moniuraisia, teräksisiä vetorullia, tarkoitettu yhden teräsköyden vetämiseen.

  • Laitteen ohjauspaneeli sisäänrakennetulla elektronisella DEG 4.0 -instrumentilla. Suuri 7’’ värinäyttö ja USB-liitäntä.

  • Huoltovapaa voima-anturin lukujärjestelmä.

  • Sähköisten instrumenttien ohitus.

  • Turvalliset negatiiviset hydraulijarrut.

  • Alusta, jossa iskunvaimentimilla varustettu akseli, renkaat, työntöjarru, manuaalinen jarru ja vetoaisa. Voidaan vetää tiellä enintään 80 km/h nopeudella (luokitus pyydettäessä).

  • Metallinen suojakotelo luukuilla.

  • Neljä säädettävää mekaanista tukijalkaa.

  • Kiinnikkeet ankkurointia ja nostamista varten.

  • Lämmönvaihdin hydraulipiirin öljyn jäähdyttämistä varten.

  • Väkipyörä teleskooppitangon kautta vedetylle köydelle.

  • Sisäänrakennettu kelaaja automaattisella köyden kiristäjällä ja irrotettavalla kelalla.

LISÄVARUSTEET

37 Kauko-ohjaus kaapelin välityksellä, 10 m kaapeli.

38 Radio-ohjaus (maksimietäisyys 100 m).

051.3   Moottoroidut kumitelaketjut.

038.C  Telaketjujen radio-ohjaus.

67 Teleskooppitanko maanalaisten kaapelien vetämiseen (lisävaruste F277).

069.5 Tulostin tarvikkeineen.

82 Vetovoiman määrittämisen mahdollistava laite, joka sallii asetetun arvon säilyttämisen myös nopeuden ollessa 0 (soveltuu putkien kunnostukseen).



Mitat ja painot on annettu ilman lisälaitteita. Kaikki tiedot saattavat muuttua ilman erillistä ilmoitusta. Kuvat ja piirrokset ovat ainoastaan suuntaa-antavia.


Kaapelitoiminen kauko-ohjain

Kaapelitoiminen kauko-ohjain. Soveltuu vedin- ja vedin-kiristinkoneisiin, joissa on kaksi tai useampi hydraulipiiri. Kauko-ohjaimeen sisältyy

• miniohjainsauva vetorullien pyörinnän ohjaamiseen
• nopeudensäätöohjain
• hätäpysäytyspainike
• 10 m:n liitäntäkaapeli

LISÄLAITTEET

01 Dynamometri vetovoiman mittaamiseen, metrilaskuri ja nopeusmittari.
02 Moottorin käynnistys/pysäytys.
03 Moottorin kiihdytin.



Kompakti kaapelitoiminen kauko-ohjain

Kompakti kaapelitoiminen kauko-ohjain. Soveltuu vedin- ja vedin-kiristinkoneisiin, joissa on yksi hydraulipiiri. Veto-/vapautuspainikkeet ja hätäpysäytyspainike. Sisältää 10 m:n kaapelin koneeseen liittämistä varten.



Radiotoiminen kauko-ohjain koneille

  • Maksimikäyttöetäisyys: 100 m.

  • Radiokauko-ohjaimeen sisältyy

  • miniohjainsauva vetorullien pyörinnän ohjaamiseen

  • nopeudensäätöohjain (vedin)

  • kiristysvoiman säätöohjain (kiristin)

  • hätäpysäytyspainike

  • varakaapeli hallintalaitteen liittämiseksi koneeseen hätätilanteessa

LISÄLAITTEET

01 Dynamometri vetovoiman mittaamiseen, metrilaskuri ja nopeusmittari.
02 Moottorin käynnistys/pysäytys.
03 Moottorin kiihdytin.

Malli RER.1 Soveltuu yhdelle piirille.

Malli RER.2 Soveltuu kahdelle piirille.
Malli RER.3 Soveltuu kolmelle piirille.
Malli RER.4 Soveltuu neljälle piirille.



Teräsköysi Ø 10 mm / Ø 12 mm / Ø 14 mm

Kirkas teräsköysi 216 lankaa + terässydän
Rakenne 6 (14 + 7/7 + 7 + 1) WS+WR.
Oikea- ja vasenristiinpunonta.
kg/mm².
UNI 7297-74.
Lankojen lujuus: 180 kg/mm².


Teräsköysi Ø 10 mm / Ø 12 mm

Kirkas teräsköysi 133 lankaa.
Rakenne 19 x 7.
Langinpunonta tai ristiinpunonta.
Lankojen lujuus 200 kg


Kaapelinvetorulla - alumiinirullilla ja teräskehikolla

  • Kantokyky: 250 kg

  • Max.kaapelin halkaisija: 150 mm

  • Tyhjä tila rullan alla: 100 mm

  • Kehikon sisähalkaisija: 170 mm

  • Mitat: P x L x K: 300 x 235 x 260 mm

  • Paino: 3,9 kg


Kulmarulla kaapelinvetoon

Galvanisoidulla teräskehikolla ja alumiinisilla rullilla

  • Taka-, ja sivulevyillä

  • Kantokyky: pystyrullilla 500 kg, vaakarullalla 250 kg

  • Max.kaapelin halkaisija: 110 mm

  • Mitat: P x L x K: 550 x 330 x 350

  • Paino: 13 kg


Näyttökuva 2018-08-19 kello 19.05.48.png

Kaapelinveto suojasuppilo

Galvanisoitu. Asetetaan putken suulle johon kaapeli vedetään.



Kokovaihtoehdot:

Putken sisähalkaisija Paino Koodi

  • 60 mm 3,2 kg 080-1903-206

  • 80 mm 4,0 kg 080-1903-208

  • 100 mm 4,7 kg 080-1903-210

  • 120 mm 5,3 kg 080-1903-237

  • 140 mm 6,0 kg 080-1903-238

  • 150 mm 6,2 kg 080-1903-240

  • 200 mm 8,6 kg 080-1903-2


Näyttökuva 2018-08-16 kello 22.25.13.png

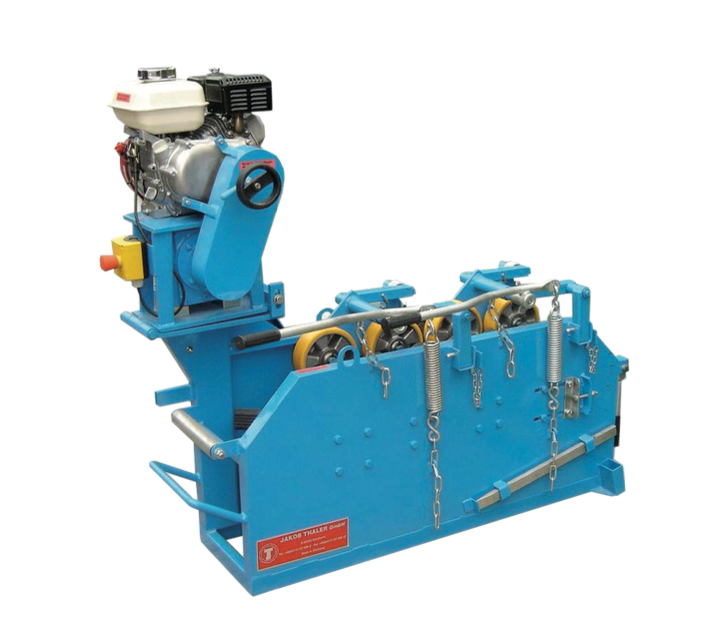

Thaler kaapelikoira

Kaapelinlaskukone “Cable Dog“ bensiinimoottorilla

Thaler® kaapelinlaskukonetta “Cable Dog” voidaan käyttää työntölaitteena kaapelilinjojen kelaamisessa (ilman vetovoiman kontrollia).

Myös vetoapuna Thaler®in kaapelinvetovinsseille – asemoituna hankaliin paikkoihin kaapelilinjalla – ne täyttävät tärkeän tehtävän työntötoimintonsa avulla. Ketjumoottorissa on 14 kumivuorattua kuljetushaarukkaa, joista kuusi on jatkuvasti yhteydessä kaapeliin.



Lisävarusteet (pyydettäessä):

  • Työnnönrajoituslaite ketjumoottorille, KH-R 207

  • Säätöavain rajoituslaitteille, KH-S 210

  • Metalliputki, 1,5 m, pakokaasuille hihalla Z-AB 169

  • Ohjauslaite kolmelle niputetulle yksiytimisille kaapeleille, KH-EG 215

  • Puristuslaite niputettujen kaapeleiden laskemista varten, vaihdettava, KH-DV 216


Puhallusmäntä

Sienimäntä on puhalluspää, joka kiinnitetään vaijerin päähän ja puhalletaan putken läpi paineilman avulla.



Halkaisija Tuotenumero

  • 45 - 50 mm Z 872-01.01-00/0

  • 50 - 60 mm Z 872-01.02-00/0

  • 60 - 70 mm Z 872-01.03-00/0

  • 70 - 90 mm Z 872-01.04-00/0

  • 80 - 100 mm Z 872-01.05-00/0

  • 100 - 120 mm Z 872-01.06-00/0

  • 120 - 140 mm Z 872-01.07-00/0

  • 140 - 160 mm Z 872-01.08-00/0

  • 160 - 180 mm Z 872-01.09-00/0

  • 180 - 200 mm Z 872-01.10-00/0

  • 200 - 220 mm Z 872-01.11-00/0

  • 220 - 240 mm Z 872-01.12-00/0



Gliss F -voiteluaine

GLISS® F vähentää kitkaa jopa 90 % sähkökaapelien, puhelinkaapelien, koaksiaalikaapelien ja valokaapelien asennuksen aikana.

GLISS® F sopii koostumuksensa, juoksevuutensa ja hyvin vähäisen haihtumisensa ansiosta erittäin hyvin kaapelien asennukseen muoviputkiin ja jopa useiden kilometrien pituisiin yhtämittaisiin asennuksiin (käytetty jopa 6 000 m:n yhtämittaisiin asennuksiin). Valokaapeliasennuksiin on saatavilla teknistä dokumentaatiota.

GLISS® F -tuotetta voi käyttää valokaapelien asennukseen voideltavan järjestelmän avulla käyttämällä vinssiä kaapelien vetämiseen hallitulla voimalla (suositeltu käyttö). Tällöin putket on esivoideltava kaatamalla GLISS® F -tuotetta suoraan kaapeleille asennuksen aikana.

GLISS® F -tuotetta voi käyttää myös paineilmalla toimivien automaattisten kaapelinasennuskoneiden kanssa. Tällöin myös putket on esivoideltava. Automaattisen paineilmajärjestelmän käyttö vähentää merkittävästi kuluvan voiteluaineen määrää.

GLISS® F -tuotteen kulutus vaihtelee muun muassa kaapelin halkaisijan ja painon mukaan sekä putken halkaisijan mukaan (putki, johon kaapeli asennetaan). Kulutus on tavallisesti 5–10 g/m.

GLISS® F -tuotteen voiteleva vaikutus kestää jopa vuosia alkuperäisen käytön jälkeen.
GLISS® F suojaa kaapeleita saasteilta.
GLISS® F tarttuu täydellisesti kaapelin pintaan.
GLISS® F säilyttää voitelutehonsa myös kosteissa olosuhteissa.
GLISS® F -tuotetta voi käyttää kaikentyyppisten kaapelien kanssa.

TEKNISET TIEDOT

Ulkonäkö juokseva, puoliläpikuultava sininen tai vihreä neste
Tuoksu hennon saippuainen
Viskositeetti, 20 °C 45–65 s, Ford cup   2 mm
Ominaispaino 1 020–1 050 g/cm3 pH 8–9
Syttyvyys syttymätön Käyttölämpötila –20…+65 °C
Biohajoavuus biohajoavuus yli 95 %
Myrkyllisyys myrkytön
Vesiluokitus WGK 1 (Saksan ja Ison-Britannian vuoden 2000 standardien mukaisesti)

PAKKAUS:

Koodi VGLISS F 1 1 litran pullot 15 pullon laatikoissa

Koodi VGLISS F 5 – 10 – 20 – 25 5, 10, 20 ja 25 litran astiat



PUMPPU 600-SARJA

R=3:1

TEKNISET TIEDOT

35161 – mukautettavissa

600-sarjan paineilmakäyttöinen teollinen pumppu keskipitkään jakeluun. Sopii erittäin hyvin korkea- tai keskiviskositeettisten öljyjen, jäänesto- ja yleisvoiteluaineiden jakeluun. Soveltuu asennettavaksi kiinteään laitokseen tai osaksi liikuteltavaa asemaa. Runsaan lisävarustevalikoiman ansiosta pumppu on saatavilla myös seinäkiinnitykseen tai kiinteään asennukseen soveltuvana mallina; modulaariset lisäosat mahdollistavat laitteen sopivuuden useaan eri käyttötarkoitukseen.

TEKNISET OMINAISUUDET

  • Enimmäisvirtaus: 14 l/min

  • Käyttöpaine maks.: 20 bar

  • Enimmäislämpötila: 80°C

  • Viskositeetti maks.: n. 1500 cP

  • Tulopaine maks.: 8 bar

  • Paino: 5,00 kg

  • Tiheys maks.: 1,9 kg/dm3

  • Kierrosluku maks.: 380 min

  • Tuloputki: 1/2" sisäkierre kaasu

  • Paineilmasyöttö: 1/4” sisäkierre kaasu

  • Paineilman kulutus: 620 Nl/min

  • Upotussyvyys: 285–1200 mm

Pumpun valmistusmateriaali:

  • Runko: hiiliteräs

  • Tiivisteet: nitriilikumi (NBR)

  • Moottori: alumiini

  • Mäntä: hiiliteräs

  • Varsi: hiiliteräs

Lisävarusteet

Pumpun mukana toimitetaan:

  • säädettävä jatkokappale imupuolelle

  • paineentasaaja



Gliss WMM -voiteluaine

GLISS® WMM on tarkoitettu käytettäväksi sähkö-, puhelin- ja valokaapelien asennuksessa. Se poistaa kitkaa jopa 80 %. Sitä voidaan käyttää samoihin käyttötarkoituksiin kuin CARIMAn suunnittelemia ja valmistamia saman sarjan voiteluaineita.

Ulkonäkö: Ohut, valkoinen geeli. Vesi ja gelatiinin sisältämä glykoli toimivat voiteluaineina sekä apukeinoina muille erikoisvoiteluaineille. Geeliä on helppo levittää, ja sitä voidaan käyttää myös pystysuuntaisesti asennettaviin kaapeleihin, joten voiteluainetta ei tipu tai mene hukkaan.

Normaali käyttö: Levitä geeliä kaapelin päälle sienellä ja asenna kaapeli. Vesi haihtuu ja jättää kaapelin pintaan voiteluainekerroksen. Voiteluainekerros pysyy kaapelin pinnalla erittäin pitkään, joten kaapeli on helppo vaihtaa ja samaan putkeen on helppo asentaa muita kaapeleita.

Ei liimaudu (liimautumisella tarkoitetaan sitä, että geeli muuttuu veden haihduttua liimaksi, jolloin kaapelit tarttuvat kiinni toisiinsa).

GLISS® WMM on myrkytön, inertti, biohajoava, syttymätön tuote.

TEKNISET TIEDOT

Ulkonäkö valkoinen
Tuoksu ei mitään
Viskositeetti 26 000 cp
Ominaispaino g/cm3 1
pH 7, neutraali
Käyttölämpötila –10…+50 °C
Myrkyllisyys myrkytön
Vesiluokitus WGK 1 (Saksan ja Ison-Britannian vuoden 2000 standardien mukaisesti)

PAKKAUS:

Koodi VGELWMM05,1 0,5 kg:n pullot 12 kpl:n laatikoissa tai 1 kg:n pullot 15 kpl:n laatikoissa

Koodi VGELWMM 5 – 10 – 20 – 25 5 – 10 – 20 – 25 kg:n astiat
