Wire S 0800.1001S

Wire S 0800.1001S

29,581.75

Laite kaapeleiden kelaamiseen ja niputtamiseen Laite on suunniteltu vähentämään kaapeleiden mittaamiseen ja kelalle kiertämiseen kuluvaa aikaa mahdollisimman paljon.

Tämän erittäin yksinkertaisen, kestävän ja turvallisen laitteen avulla yksi käyttäjä pystyy suorittamaan kaikki kaapelivaraston päivittäiset mittaustehtävät. Laitetta on helppo käsitellä ja siirrellä kaapelitelineen vierellä.

  • Malli 0800.1001S

  • Mitat, mm 1810 X 1570 X 1728

  • Paino, kg 477

Sis.ALV 24%

Quantity:
LISÄÄ OSTOSKORIIN


KELAUSKONEEN OMINAISUUDET

  • Teräksinen TANKO kartioilla.

  • KELAN KIINNITYSKARTIO nopeaa tarttumista varten.

  • KELAN LASTAUS asettamalla tanko kelan reikään samalla, kun kone liikkuu

  • KELAN NOSTO käsikäyttöisen hydraulisylinteripumpun avulla. Öljysylinteri.

KELAN tekniset ominaisuudet:

  • Tanko, mm 50

  • Pienin koko, mm 600

  • Suurin koko, mm 1000

  • Pienin leveys, mm 280

  • Paino enintään, kg 750

  • Nosto manuaalinen




KELAN Ominaisuudet:

  • Nopeus, rpm 0/70

  • Jännite, V 220

  • Teho, kW 1,1

  • Mittalaite Koodi 111

  • Kerrostus manuaalinen

  • Kaapeli vähintään, mm 2

  • Kaapeli enintään, mm 50

OHJAUSYKSIKÖN OMINAISUUDET

  • Virtalähde 220 V – 50 HZ (lisävaruste: 380 V).

  • Nopeuden säätö INVERTTERIN ja potentiometrin avulla, 0–70 rpm.

  • 1,1 kW vaihdemoottori, jossa integroitu ohjauspaneeli.Hätä-seis-painike, merkkivalot ja ohjauspainikkeet.

  • Sähkökäyttöinen kahva START-painikkeella, joka käynnistää kelan tai nipun kelauksen (tämä on erittäin kätevää, koska se mahdollistaa kelaamisen ja kerrostuksen hallinnan samalla ohjaimella).



NOPEAN KELAUSKONEEN OMINAISUUDET

  • Kela sisään vedettävillä varsilla (kelan päätylevyjä ei tarvitse poistaa).

  • Kelan läpimitta 900 mm, keskiosa 325 mm (myös lisätuet 450 mm keskiosalle).

  • Kartioilla varustettu tanko pienkeloille (kun kela poistetaan, tangon läpimitta on 30 mm, joten se soveltuu pienkelojen kelaamiseen kartioiden avulla).

Kela

  • Kantavuus, kg 150

  • Rengas, mm 900

  • Keskiosa vähintään, mm 325

  • Keskiosa enintään, mm 450

  • Keskiosan leveys enintään, mm 190



Pienkela

  • Tanko, mm 30

  • Pienin leveys, mm 85

  • Suurin leveys, mm 420

  • Paino enintään, kg 150

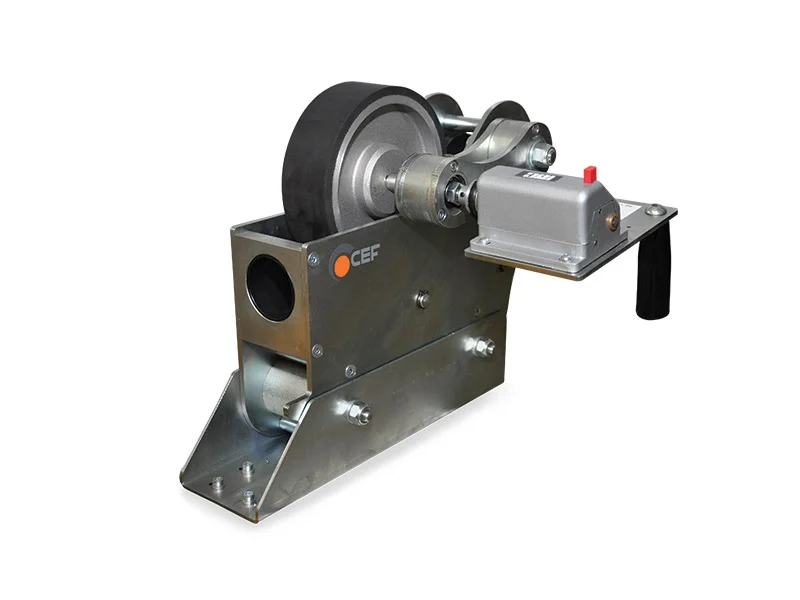

MITTALAITTEEN OMINAISUUDET

  • Mittalaite pyöreille kaapeleille, joiden läpimitta on 2–50 mm (mittavirhe +/- 1–2 %). •

  • Kumipäällysteinen mittapyörä parantaa pitoa ja mahdollistaa tarkat tulokset.

  • Mekaaninen metrilaskuri, manuaalinen nollaus.

  • Manuaalinen kaapelin kerrostus HIWINohjainten avulla parantaa liukumista ja tarjoaa paremman vastuksen.

  • Kerrostuskahvan käyttö tapahtuu koneen sivulta, turvallisuusmääräysten mukaisesti.

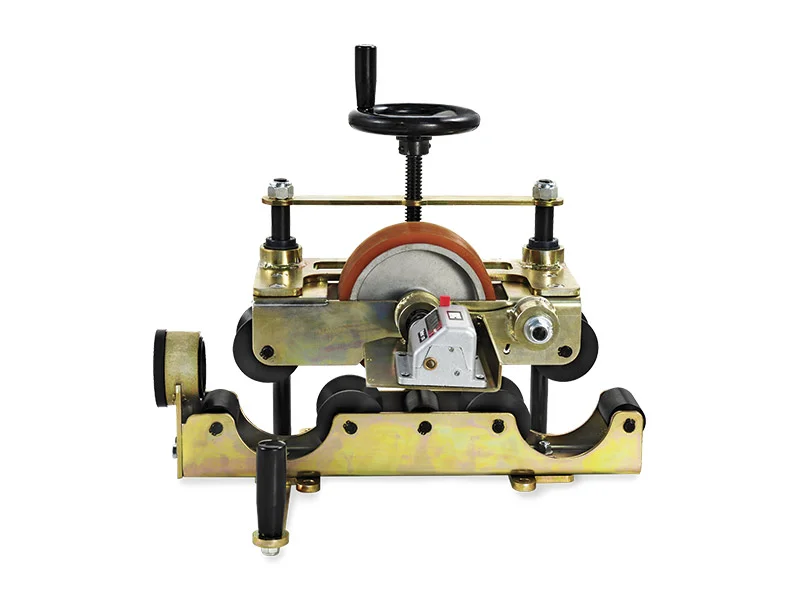

  • Mallissa ”WIRE 1200” on ”SUPER”- mittalaite (koodi 120), joka soveltuu läpimitaltaan 2–60 mm kaapeleille (virhemarginaali +/-1–2 %).



LISÄVARUSTEET

  • OHJELMOITAVA DIGITAALINEN MITTALAITE SELET, Koodi 0151 Ohjelmoitava elektroninen mittalaite, jonka avulla voidaan säätää kaapelin mitta ja hidastus Voidaan käyttää myös manuaalisena metrilaskurina.

  • SÄHKÖHYDRAULINEN VAIHDELAATIKKO KOODI 6311 Sähköhydraulinen vaihdelaatikko kelan nostoa varten.

  • AUTOMAATTINEN KAAPELIN KERROSTAJA, OHJAUS PLC-KOSKETUSNÄYTÖLLÄ, KOODI 5311 Ohjataan porrastussäätimellä. Asetukset: aloitusmittaus ja inversiomittaus, kaapelin katkaisumittaus automaattisella hidastuksella, nopeuden säätö kaapelin paksuuden mukaan. Asetuksia voidaan muuttaa koneen käydessä.

  • SÄHKÖHYDRAULINEN KAAPELILEIKKURI KOODI 0150

  • LAITTEEN VIRTALÄHDE 380 VOLTTIA
